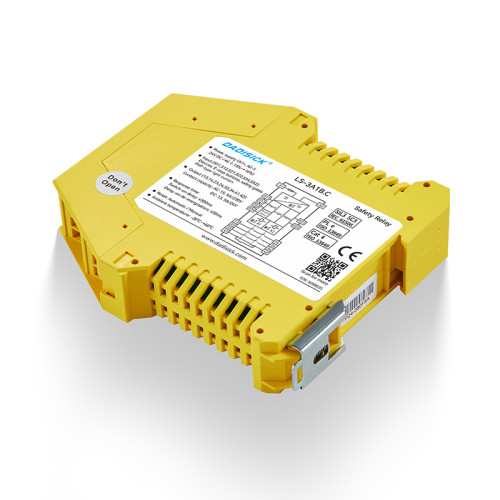

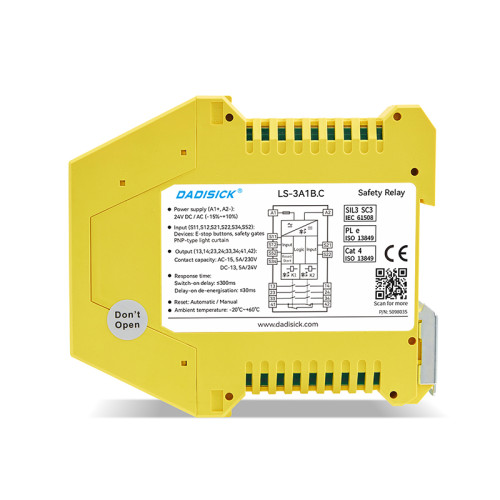

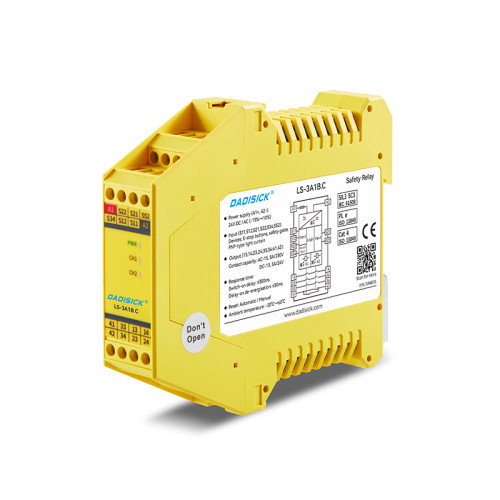

Przekaźnik bezpieczeństwa LS-3A1B.C
- model
- LS-3A1B.C
nieruchomość
- Zasilacz
- 24V prądu stałego/przemiennego
- Liczba kontaktów
- 3NO + 1NC
- Przełączanie pojemności
- Prąd zmienny-15, 5A/230V; Prąd stały-13, 5A/24V
- Opór drutu
- ≤15Ω
- Rozmiar
- 114,5*99,0*22,5 mm
- Klasa zanieczyszczenia
- 2 TYP
- Certyfikat
- PLe, kat.4, SIL3
Ocena
Opis produktu
| Model produktu | |||
| Przekaźnik bezpieczeństwa | LS-3A1B.C | ||
Certyfikat | PLe, kat.4, SIL3 | ||
| Charakterystyka zasilania | |||||||
| Napięcie zasilania | 24V prądu stałego/przemiennego | ||||||
Tolerancja napięcia | 0,85~1,1 | ||||||
| Bieżące zużycie | ≤90 mA (prąd stały 24 V); ≤240 mA (prąd przemienny 24 V) | ||||||
| Charakterystyka wejściowa | |||
| Prąd wejściowy | ≤50mA (prąd stały 24 V) | ||
| Opór drutu | ≤15Ω | ||
| Urządzenia wejściowe | Przycisk zatrzymania awaryjnego, drzwi bezpieczeństwa, kurtyna świetlna bezpieczeństwa typu PNP | ||
| Charakterystyka wyjściowa | |||
| Liczba kontaktów | 3NO + 1NC | ||
| Materiał kontaktowy | AgSnO2 + 0,2μm Au | ||
| Zabezpieczenie bezpiecznikowe stykowe | 10A gL/gG, NEOZED (styk normalnie otwarty); 6A gL/gG, NEOZED (styk normalnie zamknięty) | ||
Żywotność mechaniczna wstrząsu elektrycznego | Ponad 10⁷ razy | ||
Pojemność przełączania (EN60947-5-1) | Prąd zmienny-15, 5A/230V; Prąd stały-13, 5A/24V | ||
| Charakterystyki czasowe | |||
| Czas buforowy na wciągnięcie | ≤300 ms | ||
Czas bufora zwolnienia | ≤30ms | ||
Czas regeneracji | ≤100ms | ||
| Krótkie przerwy w dostawie prądu | 20ms | ||
| Charakterystyka środowiskowa | |||
| Kompatybilność elektromagnetyczna | PN-EN60947, PN-EN61000-6-2, PN-EN61000-6-4 | ||
Wibracja | Częstotliwość: 10Hz~55Hz; Amplituda: 0,35mm | ||
| Temperatura pracy | -20℃~+60℃ | ||
| Temperatura przechowywania | -40℃~+85℃ | ||
Wilgotność względna | 10%~90% | ||
Wysokość | ≤2000m | ||
| Charakterystyka izolacji | |||
| Poziom przepięcia | Ⅲ | ||
Poziom zanieczyszczenia | 2 | ||
Znamionowe napięcie izolacji | 250 V prądu zmiennego | ||
| Znamionowe napięcie impulsowe | 6000 V (1,2/50 mikrometrów) | ||
| Wytrzymałość izolacji | 1500 V prądu zmiennego, 1 min | ||
Odstęp elektryczny i droga upływu | Zgodnie z normą EN 60947-1 | ||
| Orzecznictwo | |||
| Poziom integralności bezpieczeństwa | Poziom SIL3 | ||
| Poziom wydajności | Proszę | ||
| Kategoria bezpieczeństwa | Kat.4 | ||
