Name: GFL-FM50NM-485 | Laserowy czujnik odległości | DADYSIK
Brand: DADISICK
SKU: 18453877
Rating: 4.75 (10 reviews)

model: Seria GFL-F | GFL-FM50NM-485

nieruchomość

Metoda wyjściowa:: NPN/analogowy/485

Rezolucja:: 1mm

Mierzyć dystans:: 0,1-50 m

Typ lasera:: Czerwony laser półprzewodnikowy Laser klasy II 655+10nm<1m

Napięcie:: 12 V-24 V prądu stałego

Obecne zużycie:: ≤50mA

Czas reakcji:: 50-200ms

Ocena

Opis produktu

Charakterystyka

Pola aplikacji

Laserowy czujnik odległości serii GFL-F m.inporównanie odli
Przedmiot	Model
NPN+analogowy+RS485	GFL-F100NM-485	GFL-F200NM-485	GFL-F500NM-485
PNP+analogowe+RS485	GFL-F100PM-485	GFL-F200PM-485	GFL-F500PM-485
Mierzyć dystans	0,1-1 m	0,1-2 m	0,1-5 m

Porównanie modeli
Przedmiot	Model
NPN+analogowy+RS485	GFL-FM10NM-485	GFL-FM20NM-485	GFL-FM50NM-485
PNP+analogowe+RS485	GFL-FM10PM-485	GFL-FM20PM-485	GFL-FM50PM-485
Mierzyć dystans	0,1-10m	0,1-20 m	0,1-50 m

Parametry techniczne
Rezolucja		1mm
Błąd pomiaru		+(2mm+d*1/10 000)★
Typ lasera		Czerwony laser półprzewodnikowy Laser klasy II 655+10nm<1mW
Napięcie		12V-24VDC+10% pulsacja P-P10%
Obecne zużycie		≤50mA przy 24V
Wyjście sterujące		Wyjście z otwartym drenem NPN lub PNP Wyjście tranzystorowe otwartego kolektora drenu Maksymalny prąd: 50mA Zastosowane napięcie: poniżej 30 V DC Napięcie szczątkowe: mniej niż 1,5 V Prąd upływu: mniej niż 0,1 mA
Akcja wyjściowa		Możliwość przełączania normalnie otwarty/normalnie zamknięty
Zabezpieczenie przed zwarciem		Typ automatycznego odzyskiwania
Analogowe wyjście napięciowe		Zakres wyjściowy: 0-5 V (alarm: 5,2 V) Impedancja wyjściowa: 100 Ω
Analogowe wyjście prądowe		Zakres wyjściowy: 4-20 mA (alarm: 0 mA) Impedancja wyjściowa: maks. 300 Ω
Czas reakcji		50-200ms
Wejście zewnętrzne		Wejście bezstykowe NPN
Konstrukcja ochronna		IP67
Temperatura robocza		-10C~+45℃ (uważaj, aby nie skroplić się ani nie zamarznąć)
Temperatura przechowywania		-20 ℃ ~ + 60 ℃
Wilgotność robocza		35% ~ 85% wilgotności względnej
Użyj oświetlenia otoczenia		Żarówka: oświetlenie powierzchni odbierającej światło poniżej 3000 luksów
Użyj wysokości		Poniżej 2000m
Kabel		Z 8-żyłowym kablem kompozytowym o długości 2 m
Materiał		Części aluminiowe
Jakość		Około 150g
★: Wskazuje odległość pomiaru. W trudnych warunkach, np. gdy światło słoneczne jest zbyt mocne, temperatura otoczenia ulega zbyt dużym wahaniom, a powierzchnia odbijająca jest ciemna, wyniki pomiarów będą obarczone większymi błędami. W takim przypadku lepszym rozwiązaniem będzie zastosowanie docelowej płytki odblaskowej.

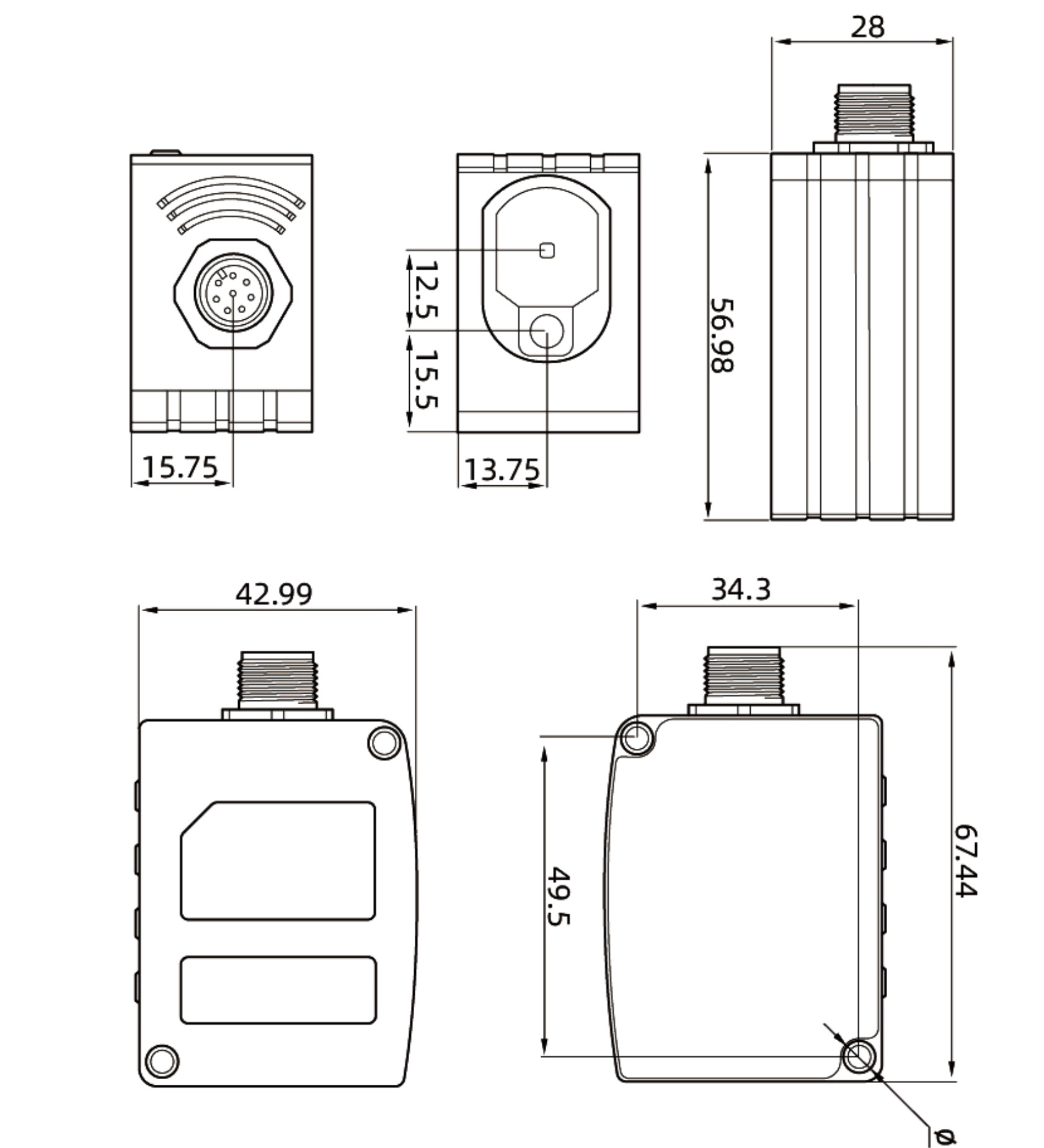

WYMIAR

GFL-F series high precision distance sensor dimension

SCHEMAT OKABLOWANIA

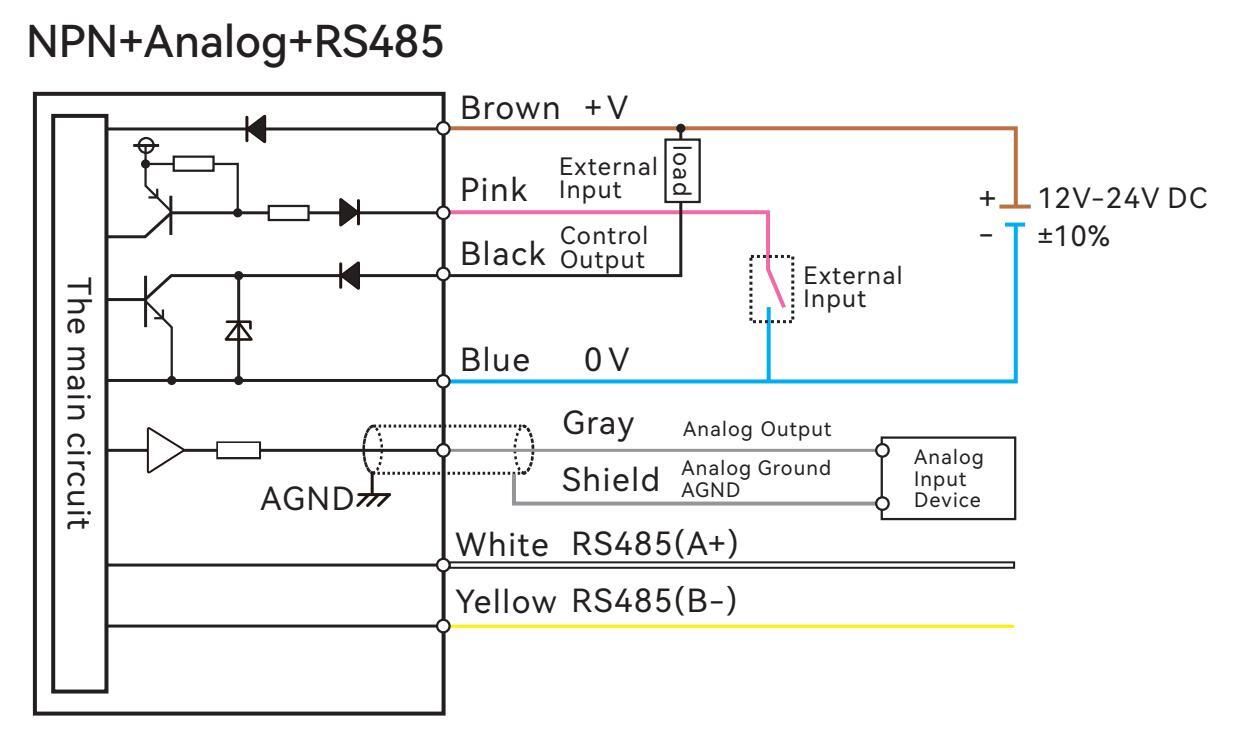

Metoda okablowania NPN+analogowo+RS485

GFL-F series long range inductive sensor working principle NPN wiring diagram

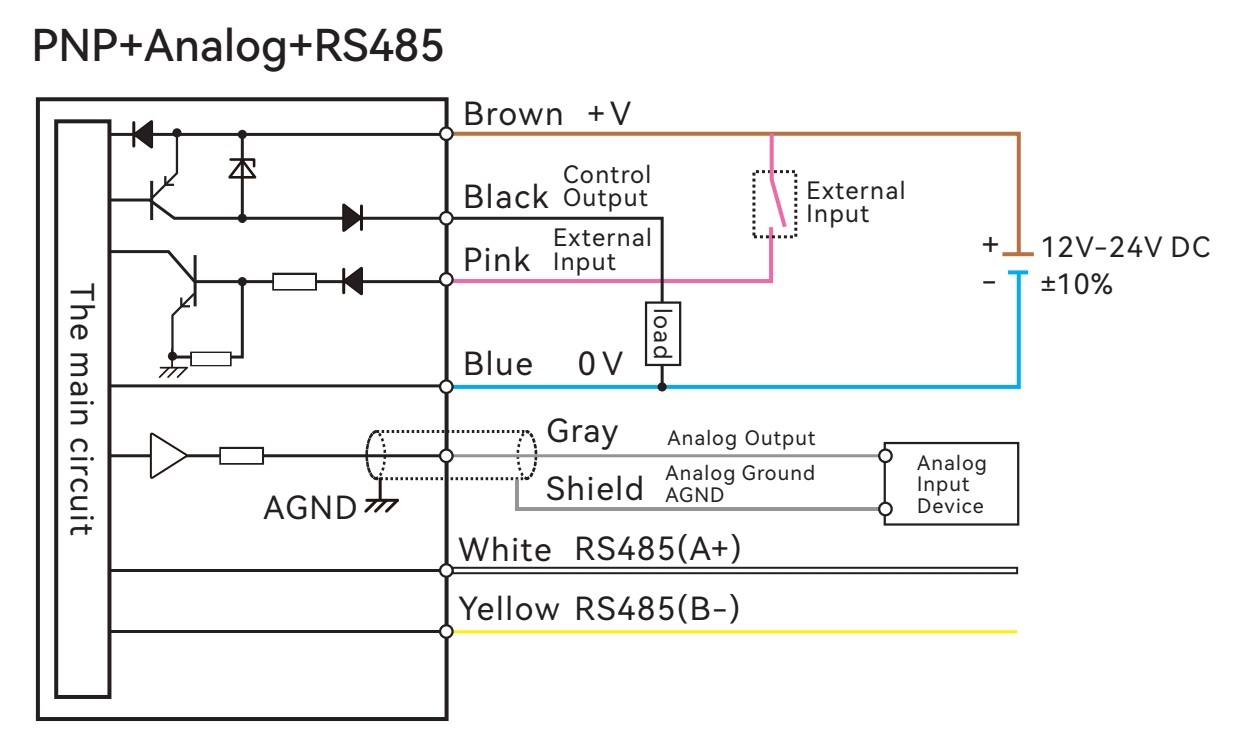

Metoda okablowania PNP+analogowo+RS485

GFL-F series high precision laser distance sensor PNP wiring diagram

DOKUMENTY I POBRANIA

KATALOG

Laserowy czujnik odległości serii GFL-F

Instrukcja obsługi laserowych czujników odległości serii GFL-F
