Czujnik zbliżeniowy pojemnościowy pierścieniowy | CI09, CI10, CI12, CI14, CI15 Wstępnie okablowany i złącze Średnica otworu wewnętrznego Wewnętrzna 9, 10, 12, 14, 15 mm | DADISICK

Name: Czujnik zbliżeniowy pojemnościowy pierścieniowy | CI09, CI10, CI12, CI14, CI15 Wstępnie okablowany i złącze Średnica otworu wewnętrznego Wewnętrzna 9, 10, 12, 14, 15 mm | DADISICK
Brand: DADISICK
SKU: 18509726
Rating: 4.75 (10 reviews)

model: Czujnik zbliżeniowy pojemnościowy pierścieniowy | CI09, CI10, CI12, CI14, CI15 z okablowaniem i złączem | CI09-20NO-ZBA-3A-P, CI09-20NC-ZBA-3A-P, CI09-20PO-ZBA-3A-P, CI09-20PC-ZBA-3A-P, CI09-20PS-ZBA-4A-P, CI09-20NS-ZBA-4A-P, CI09-20NO-YBA-TA-P, CI09-20NC-YBA-TA-P, CI09-20PO-YBA-TA-P, CI09-20PC-YBA-TA-P, CI09-20PS-YBA-TA-P, CI09-20NS-YBA-TA-P, CI10-20NO-ZBA-3A-P, CI10-20NC-ZBA-3A-P, CI10-20PO-ZBA-3A-P, CI10-20PC-ZBA-3A-P, CI10-20PS-ZBA-4A-P, CI10-20NS-ZBA-4A-P, CI10-20NO-YBA-TA-P, CI10-20NC-YBA-TA-P, CI10-20PO-YBA-TA-P, CI10-20PC-YBA-TA-P, CI10-20PS-YBA-TA-P, CI10-20NS-YBA-TA-P, CI12-20NO-ZBA-3A-P, CI12-20NC-ZBA-3A-P, CI12-20PO-ZBA-3A-P, CI12-20PC-ZBA-3A-P, CI12-20PS-ZBA-4A-P, CI12-20NS-ZBA-4A-P, CI12-20NO-YBA-TA-P, CI12-20NC-YBA-TA-P, CI12-20PO-YBA-TA-P, CI12-20PC-YBA-TA-P, CI12-20PS-YBA-TA-P, CI12-20NS-YBA-TA-P, CI14-20NO-ZBA-3A-P, CI14-20NC-ZBA-3A-P, CI14-20PO-ZBA-3A-P, CI14-20PC-ZBA-3A-P, CI14-20PS-ZBA-4A-P, CI14-20NS-ZBA-4A-P, CI14-20NO-YBA-TA-P, CI14-20NC-YBA-TA-P, CI14-20PO-YBA-TA-P, CI14-20PC-YBA-TA-P, CI14-20PS-YBA-TA-P, CI14-20NS-YBA-TA-P, CI15-20NO-ZBA-3A-P, CI15-20NC-ZBA-3A-P, CI15-20PO-ZBA-3A-P, CI15-20PC-ZBA-3A-P, CI15-20PS-ZBA-4A-P, CI15-20NS-ZBA-4A-P, CI15-20NO-YBA-TA-P, CI15-20NC-YBA-TA-P, CI15-20PO-YBA-TA-P, CI15-20PC-YBA-TA-P, CI15-20PS-YBA-TA-P, CI15-20NS-YBA-TA-P

nieruchomość

Średnica otworu wewnętrznegoWewnętrzna:: 9, 10, 12, 14, 15 mm

Zasięg wykrywania:: 20mm

Materiał obudowy:: PBT

Typ połączenia:: Kabel 2M, złącze M12

Metoda wyjściowa:: NPN NO/NC, PNP NO/NC

Stopień ochrony:: IP67

Temperatura pracy:: -25°C~+70°C (248~343K)

Ocena

Opis produktu

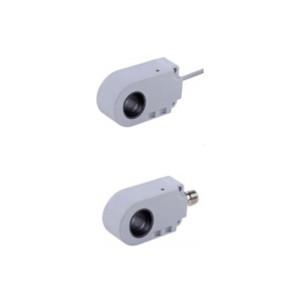

Czujnik zbliżeniowy pojemnościowy pierścieniowy wstępnie okablowany i ze złączem Średnica otworu wewnętrznego 9, 10, 12, 14, 15 mm Arkusz danych
Model		Wyjście	Połączenie	Średnica otworu wewnętrznego	Wykrywanie odległości	Maksymalny prąd obciążenia	Montowanie	Napięcie robocze i dopuszczalne napięcie pulsujące	Materiał obudowy
CI09 Wstępnie okablowany	CI09-20NO-ZBA-3A-P	NPN,NIE	Kabel 2 m	9mm	20mm	200mA	Nieekranowany	10-30 V DC (tętnienie <10%)	PBT
	CI09-20NC-ZBA-3A-P	NPN, NC
	CI09-20PO-ZBA-3A-P	PNP,NIE
	CI09-20PC-ZBA-3A-P	PNP, NC
	CI09-20NS-ZBA-4A-P	NPN NO+NC
	CI09-20PS-ZBA-4A-P	PNP NO+NC
Złącze CI09	CI09-20NO-YBA-TA-P	NPN,NIE	Złącze M12
	CI09-20NC-YBA-TA-P	NPN, NC
	CI09-20PO-YBA-TA-P	PNP,NIE
	CI09-20PC-YBA-TA-P	PNP, NC
	CI09-20NS-YBA-TA-P	NPN NO+NC
	CI09-20PS-YBA-TA-P	PNP NO+NC

CI10 wstępnie okablowany	CI10-20NO-ZBA-3A-P	NPN,NIE	Kabel 2 m	10mm	20mm	200mA	Nieekranowany	10-30 V DC (tętnienie <10%)	PBT
	CI10-20NC-ZBA-3A-P	NPN, NC
	CI10-20PO-ZBA-3A-P	PNP,NIE
	CI10-20PC-ZBA-3A-P	PNP, NC
	CI10-20NS-ZBA-4A-P	NPN NO+NC
	CI10-20PS-ZBA-4A-P	PNP NO+NC
Złącze CI10	CI10-20NO-YBA-TA-P	NPN,NIE	Złącze M12
	CI10-20NC-YBA-TA-P	NPN, NC
	CI10-20PO-YBA-TA-P	PNP,NIE
	CI10-20PC-YBA-TA-P	PNP, NC
	CI10-20NS-YBA-TA-P	NPN NO+NC
	CI10-20PS-YBA-TA-P	PNP NO+NC

CI12 wstępnie okablowany	CI12-20NO-ZBA-3A-P	NPN,NIE	Kabel 2 m	12mm	20mm	200mA	Nieekranowany	10-30 V DC (tętnienie <10%)	PBT
	CI12-20NC-ZBA-3A-P	NPN, NC
	CI12-20PO-ZBA-3A-P	PNP,NIE
	CI12-20PC-ZBA-3A-P	PNP, NC
	CI12-20NS-ZBA-4A-P	NPN NO+NC
	CI12-20PS-ZBA-4A-P	PNP NO+NC
Złącze CI12	CI12-20NO-YBA-TA-P	NPN,NIE	Złącze M12
	CI12-20NC-YBA-TA-P	NPN, NC
	CI12-20PO-YBA-TA-P	PNP,NIE
	CI12-20PC-YBA-TA-P	PNP, NC
	CI12-20NS-YBA-TA-P	NPN NO+NC
	CI12-20PS-YBA-TA-P	PNP NO+NC

CI14 wstępnie okablowany	CI14-20NO-ZBA-3A-P	NPN,NIE	Kabel 2 m	14 mm	20mm	200mA	Nieekranowany	10-30 V DC (tętnienie <10%)	PBT
	CI14-20NC-ZBA-3A-P	NPN, NC
	CI14-20PO-ZBA-3A-P	PNP,NIE
	CI14-20PC-ZBA-3A-P	PNP, NC
	CI14-20NS-ZBA-4A-P	NPN NO+NC
	CI14-20PS-ZBA-4A-P	PNP NO+NC
Złącze CI14	CI14-20NO-YBA-TA-P	NPN,NIE	Złącze M12
	CI14-20NC-YBA-TA-P	NPN, NC
	CI14-20PO-YBA-TA-P	PNP,NIE
	CI14-20PC-YBA-TA-P	PNP, NC
	CI14-20NS-YBA-TA-P	NPN NO+NC
	CI14-20PS-YBA-TA-P	PNP NO+NC

CI15 wstępnie okablowany	CI15-20NO-ZBA-3A-P	NPN,NIE	Kabel 2 m	15mm	20mm	200mA	Nieekranowany	10-30 V DC (tętnienie <10%)	PBT
	CI15-20NC-ZBA-3A-P	NPN, NC
	CI15-20PO-ZBA-3A-P	PNP,NIE
	CI15-20PC-ZBA-3A-P	PNP, NC
	CI15-20NS-ZBA-4A-P	NPN NO+NC
	CI15-20PS-ZBA-4A-P	PNP NO+NC
Złącze CI15	CI15-20NO-YBA-TA-P	NPN,NIE	Złącze M12
	CI15-20NC-YBA-TA-P	NPN, NC
	CI15-20PO-YBA-TA-P	PNP,NIE
	CI15-20PC-YBA-TA-P	PNP, NC
	CI15-20NS-YBA-TA-P	NPN NO+NC
	CI15-20PS-YBA-TA-P	PNP NO+NC

Dane elektryczne
Wyświetlacz LED	Tak
Prąd jałowy	10mA
Prąd upływu	<0,01 mA
Spadek napięcia	<1,5 V przy 200 mA
Częstotliwość przełączania	500HZ (średnica otworu wewnętrznego 9 mm, 10 mm, 12 mm),400HZ (średnica otworu wewnętrznego 14 mm), 300HZ (średnica otworu wewnętrznego 15 mm)
Histereza przełączania	15%
Powtarzalna dokładność	<2% (współczynnik Sr)
Stopień ochrony	IP67
Temperatura pracy	-25℃ do +70℃
Dryft temperatury	±10% (współczynnik Sr)
Minimalny obiekt wykrywania	D=2,5 mm; D=4 mm (średnica otworu wewnętrznego 9 mm, 10 mm), D=2,7 mm; D=5 mm (średnica otworu wewnętrznego 12 mm), D=3 mm; D=6 mm (średnica otworu wewnętrznego 14 mm, 15 mm)
Ochrona przed odwrotną polaryzacją	Tak
Zabezpieczenie przed zwarciem	Tak
Zabezpieczenie przed przeciążeniem prądowym	220mA

Arkusz danych

Arkusz danych czujnika zbliżeniowego pojemnościowego pierścieniowego

polecić

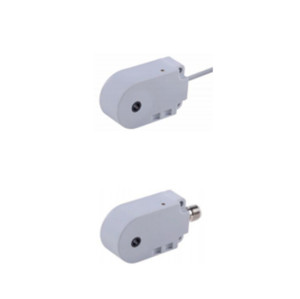

Czujnik zbliżeniowy pojemnościowy pierścieniowy | CI03, CI04, CI05, CI06, CI08 Wstępnie okablowany i złącze Średnica otworu wewnętrznego 3, 4, 5, 6, 8 mm | DADISICK
