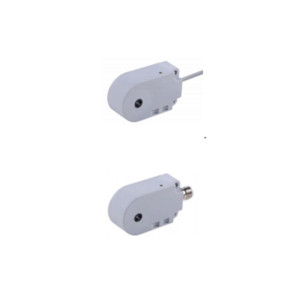

Czujnik zbliżeniowy pojemnościowy pierścieniowy | CI16, CI17, CI21, CI22, CI25 Wstępnie okablowany i złącze Średnica otworu wewnętrznego Wewnętrzna 16, 17, 21, 22, 25 mm | DADISICK

Name: Czujnik zbliżeniowy pojemnościowy pierścieniowy | CI16, CI17, CI21, CI22, CI25 Wstępnie okablowany i złącze Średnica otworu wewnętrznego Wewnętrzna 16, 17, 21, 22, 25 mm | DADISICK
Brand: DADISICK
SKU: 18509741
Rating: 4.75 (10 reviews)

model: Czujnik zbliżeniowy pojemnościowy pierścieniowy | CI16, CI17, CI21, CI22, CI25 z okablowaniem i złączem | CI16-20NO-ZBA-3A-P, CI16-20NC-ZBA-3A-P, CI16-20PO-ZBA-3A-P, CI16-20PC-ZBA-3A-P, CI16-20PS-ZBA-4A-P, CI16-20NS-ZBA-4A-P, CI16-20NO-YBA-TA-P, CI16-20NC-YBA-TA-P, CI16-20PO-YBA-TA-P, CI16-20PC-YBA-TA-P, CI16-20PS-YBA-TA-P, CI16-20NS-YBA-TA-P, CI17-20NO-ZBA-3A-P, CI17-20NC-ZBA-3A-P, CI17-20PO-ZBA-3A-P, CI17-20PC-ZBA-3A-P, CI17-20PS-ZBA-4A-P, CI17-20NS-ZBA-4A-P, CI17-20NO-YBA-TA-P, CI17-20NC-YBA-TA-P, CI17-20PO-YBA-TA-P, CI17-20PC-YBA-TA-P, CI17-20PS-YBA-TA-P, CI17-20NS-YBA-TA-P, CI21-20NO-ZBA-3A-P, CI21-20NC-ZBA-3A-P, CI21-20PO-ZBA-3A-P, CI21-20PC-ZBA-3A-P, CI21-20PS-ZBA-4A-P, CI21-20NS-ZBA-4A-P, CI21-20NO-YBA-TA-P, CI21-20NC-YBA-TA-P, CI21-20PO-YBA-TA-P, CI21-20PC-YBA-TA-P, CI21-20PS-YBA-TA-P, CI21-20NS-YBA-TA-P, CI22-20NO-ZBA-3A-P, CI22-20NC-ZBA-3A-P, CI22-20PO-ZBA-3A-P, CI22-20PC-ZBA-3A-P, CI22-20PS-ZBA-4A-P, CI22-20NS-ZBA-4A-P, CI22-20NO-YBA-TA-P, CI22-20NC-YBA-TA-P, CI22-20PO-YBA-TA-P, CI22-20PC-YBA-TA-P, CI22-20PS-YBA-TA-P, CI22-20NS-YBA-TA-P, CI25-20NO-ZBA-3A-P, CI25-20NC-ZBA-3A-P, CI25-20PO-ZBA-3A-P, CI25-20PC-ZBA-3A-P, CI25-20PS-ZBA-4A-P, CI25-20NS-ZBA-4A-P, CI25-20NO-YBA-TA-P, CI25-20NC-YBA-TA-P, CI25-20PO-YBA-TA-P, CI25-20PC-YBA-TA-P, CI25-20PS-YBA-TA-P, CI25-20NS-YBA-TA-P

nieruchomość

Średnica otworu wewnętrznegoWewnętrzna:: 16, 17, 21, 22, 25 mm

Zasięg wykrywania:: 20mm

Materiał obudowy:: PBT

Typ połączenia:: Kabel 2M, złącze M12

Metoda wyjściowa:: NPN NO/NC, PNP NO/NC

Stopień ochrony:: IP67

Temperatura pracy:: -25°C~+70°C (248~343K)

Ocena

Opis produktu

Czujnik zbliżeniowy pojemnościowy pierścieniowy wstępnie okablowany i ze złączem Średnica otworu wewnętrznego 16, 17, 21, 22, 25 mm Arkusz danych
Model		Wyjście	Połączenie	Średnica otworu wewnętrznego	Wykrywanie odległości	Maksymalny prąd obciążenia	Montowanie	Napięcie robocze i dopuszczalne napięcie pulsujące	Materiał obudowy
CI16 wstępnie okablowany	CI16-20NO-ZBA-3A-P	NPN,NIE	Kabel 2 m	16mm	20mm	200mA	Nieekranowany	10-30 V DC (tętnienie <10%)	PBT
	CI16-20NC-ZBA-3A-P	NPN, NC
	CI16-20PO-ZBA-3A-P	PNP,NIE
	CI16-20PC-ZBA-3A-P	PNP, NC
	CI16-20NS-ZBA-4A-P	NPN NO+NC
	CI16-20PS-ZBA-4A-P	PNP NO+NC
Złącze CI16	CI16-20NO-YBA-TA-P	NPN,NIE	Złącze M12
	CI16-20NC-YBA-TA-P	NPN, NC
	CI16-20PO-YBA-TA-P	PNP,NIE
	CI16-20PC-YBA-TA-P	PNP, NC
	CI16-20NS-YBA-TA-P	NPN NO+NC
	CI16-20PS-YBA-TA-P	PNP NO+NC

CI17 wstępnie okablowany	CI17-20NO-ZBA-3A-P	NPN,NIE	Kabel 2 m	17mm	20mm	200mA	Nieekranowany	10-30 V DC (tętnienie <10%)	PBT
	CI17-20NC-ZBA-3A-P	NPN, NC
	CI17-20PO-ZBA-3A-P	PNP,NIE
	CI17-20PC-ZBA-3A-P	PNP, NC
	CI17-20NS-ZBA-4A-P	NPN NO+NC
	CI17-20PS-ZBA-4A-P	PNP NO+NC
Złącze CI17	CI17-20NO-YBA-TA-P	NPN,NIE	Złącze M12
	CI17-20NC-YBA-TA-P	NPN, NC
	CI17-20PO-YBA-TA-P	PNP,NIE
	CI17-20PC-YBA-TA-P	PNP, NC
	CI17-20NS-YBA-TA-P	NPN NO+NC
	CI17-20PS-YBA-TA-P	PNP NO+NC

CI21 wstępnie okablowany	CI21-20NO-ZBA-3A-P	NPN,NIE	Kabel 2 m	21mm	20mm	200mA	Nieekranowany	10-30 V DC (tętnienie <10%)	PBT
	CI21-20NC-ZBA-3A-P	NPN, NC
	CI21-20PO-ZBA-3A-P	PNP,NIE
	CI21-20PC-ZBA-3A-P	PNP, NC
	CI21-20NS-ZBA-4A-P	NPN NO+NC
	CI21-20PS-ZBA-4A-P	PNP NO+NC
Złącze CI21	CI21-20NO-YBA-TA-P	NPN,NIE	Złącze M12
	CI21-20NC-YBA-TA-P	NPN, NC
	CI21-20PO-YBA-TA-P	PNP,NIE
	CI21-20PC-YBA-TA-P	PNP, NC
	CI21-20NS-YBA-TA-P	NPN NO+NC
	CI21-20PS-YBA-TA-P	PNP NO+NC

CI22 wstępnie okablowany	CI22-20NO-ZBA-3A-P	NPN,NIE	Kabel 2 m	22mm	20mm	200mA	Nieekranowany	10-30 V DC (tętnienie <10%)	PBT
	CI22-20NC-ZBA-3A-P	NPN, NC
	CI22-20PO-ZBA-3A-P	PNP,NIE
	CI22-20PC-ZBA-3A-P	PNP, NC
	CI22-20NS-ZBA-4A-P	NPN NO+NC
	CI22-20PS-ZBA-4A-P	PNP NO+NC
Złącze CI22	CI22-20NO-YBA-TA-P	NPN,NIE	Złącze M12
	CI22-20NC-YBA-TA-P	NPN, NC
	CI22-20PO-YBA-TA-P	PNP,NIE
	CI22-20PC-YBA-TA-P	PNP, NC
	CI22-20NS-YBA-TA-P	NPN NO+NC
	CI22-20PS-YBA-TA-P	PNP NO+NC

CI25 wstępnie okablowany	CI25-20NO-ZBA-3A-P	NPN,NIE	Kabel 2 m	25mm	20mm	200mA	Nieekranowany	10-30 V DC (tętnienie <10%)	PBT
	CI25-20NC-ZBA-3A-P	NPN, NC
	CI25-20PO-ZBA-3A-P	PNP,NIE
	CI25-20PC-ZBA-3A-P	PNP, NC
	CI25-20NS-ZBA-4A-P	NPN NO+NC
	CI25-20PS-ZBA-4A-P	PNP NO+NC
Złącze CI25	CI25-20NO-YBA-TA-P	NPN,NIE	Złącze M12
	CI25-20NC-YBA-TA-P	NPN, NC
	CI25-20PO-YBA-TA-P	PNP,NIE
	CI25-20PC-YBA-TA-P	PNP, NC
	CI25-20NS-YBA-TA-P	NPN NO+NC
	CI25-20PS-YBA-TA-P	PNP NO+NC

Dane elektryczne
Wyświetlacz LED	Tak
Prąd jałowy	10mA
Prąd upływu	<0,01 mA
Spadek napięcia	<1,5 V przy 200 mA
Częstotliwość przełączania	500HZ (średnica otworu wewnętrznego 16 mm, 17 mm, 21 mm),400HZ (średnica otworu wewnętrznego 22 mm), 300HZ (średnica otworu wewnętrznego 25 mm)
Histereza przełączania	15%
Powtarzalna dokładność	<2% (współczynnik Sr)
Stopień ochrony	IP67
Temperatura pracy	-25℃ do +70℃
Dryft temperatury	±10% (współczynnik Sr)
Minimalny obiekt wykrywania	D=3mm;L=6mm (Średnica otworu wewnętrznego 16mm), D=4mm;L=7mm (Średnica otworu wewnętrznego 17mm), D=6mm;L=12mm (Średnica otworu wewnętrznego 21mm, 22mm), D=7mm;L=13mm (Średnica otworu wewnętrznego 25mm)
Ochrona przed odwrotną polaryzacją	Tak
Zabezpieczenie przed zwarciem	Tak
Zabezpieczenie przed przeciążeniem prądowym	220mA

Arkusz danych

Arkusz danych czujnika zbliżeniowego pojemnościowego pierścieniowego
